「CTC（列車集中制御装置）」という言葉を聞いたことはありますでしょうか？ 鉄道業界に身を置く方であれば一度は耳にしたことがあるかもしれませんし、鉄道ファンの方であればその重要性を漠然とご存知かもしれません。しかし、具体的に「どのような仕組みで、何のために使われているのか？」と問われると、詳細まで説明できる方は意外と少ないのではないでしょうか。

CTC（列車集中制御装置）とは？鉄道運行の「司令塔」

CTC（Centralized Traffic Control）とは、日本語で「列車集中制御装置」と訳され、簡単に言えば「広範囲にわたる複数の駅や線路のポイント、信号機を、一箇所から集中して管理・制御するシステム」のことです。例えるならば、鉄道運行における「司令塔」や「脳」のような存在と言えるでしょう。このシステムがあることで、鉄道会社は安全かつ効率的に列車を運行させることが可能になります。

CTCの基本的な概念と役割

CTCの基本的な概念は、離れた場所にある鉄道設備を物理的に移動することなく、指令所から操作できるという点にあります。これにより、以前は各駅に駅員を配置し、手動でポイントや信号機を操作していた作業が不要となり、大幅な省力化と運行の迅速化が図られました。主な役割としては、以下の点が挙げられます。

• 列車運行の安全確保： 信号やポイントの誤操作を防ぎ、列車同士の衝突や脱線を未然に防ぎます。
• 運行の効率化： 列車の遅延発生時など、柔軟な運行計画の変更や指令指示による進路変更を可能にし、円滑な運行を支援します。
• 省力化： 各駅に配置していた駅員を減らし、人件費削減に貢献します。
• 情報の一元管理： 列車位置情報や設備の状態などを指令所に集約し、全体的な運行状況を把握しやすくします。

なぜCTCが必要なのか？その歴史的背景

CTCが必要とされるようになった背景には、鉄道の発展とそれに伴う運行の複雑化、そして安全性向上の要求がありました。鉄道黎明期には、各駅で手動により信号やポイントを操作しており、駅員の判断ミスや連絡不足による事故が発生するリスクがありました。また、輸送量の増大に伴い、より多くの列車を効率的に運行させる必要性が高まりました。

1920年代にアメリカで開発されたCTCは、これらの課題を解決する画期的なシステムとして注目されました。日本では戦後、高度経済成長期における輸送力増強の必要性から導入が進み、主要幹線や地方交通線において広く普及しました。これにより、各駅に駅員を配置するコストを削減しつつ、安全かつ効率的な運行を実現することが可能になったのです。

CTCの主要な機能と構成要素

CTCは単一の装置ではなく、複数の機能を持つシステムが連携して動作しています。ここでは、その主要な機能と、システムを構成する主な要素について詳しく見ていきましょう。

運行状況の監視と情報表示機能

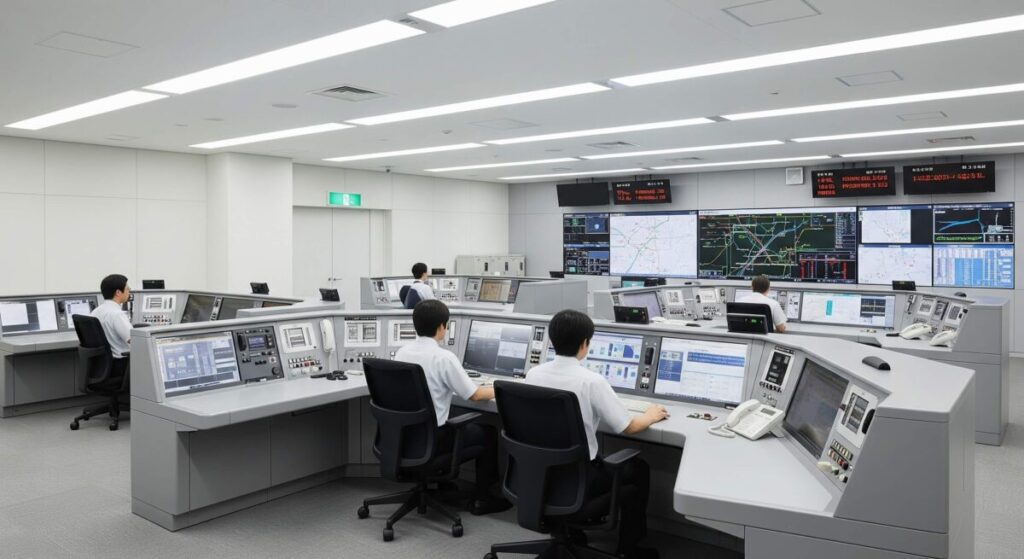

CTCの中心となる機能の一つが、運行状況のリアルタイム監視と情報表示です。指令所のモニターには、線路図や列車の位置、信号機やポイントの状態などがグラフィカルに表示されます。これにより、指令員は広範囲にわたる運行状況を一目で把握することができます。

列車位置検知システム

列車の位置を正確に把握するために、軌道回路や車軸カウンタといった列車位置検知システムが用いられます。これらの装置が列車の通過を検知し、その情報をCTCシステムに送信することで、モニター上の列車アイコンが移動し、指令員は現在の列車位置を視覚的に確認できます。

信号機・ポイントの状態表示

各信号機が「進行」「注意」「停止」のいずれを表示しているか、またポイントがどちらの方向に開通しているかなどもリアルタイムで表示されます。これにより、指令員は進路の開通状況を把握し、必要に応じて遠隔操作を行うことができます。

進路設定と遠隔操作機能

CTCの最も重要な機能の一つが、進路の設定とそれに伴う信号機やポイントの遠隔操作です。指令員は指令所のコンソールから、マウスやキーボードを使って進路を指定し、それに応じた信号機やポイントの切り替えを遠隔で行うことができます。

連動装置との連携

CTCから送られた進路設定の指示は、各駅や信号場に設置された「連動装置」を介して実行されます。連動装置は、信号機やポイントが安全な組み合わせでしか動作しないように制御する保安システムであり、CTCからの指示が不安全な状況を引き起こす可能性がある場合には、その操作を拒否する機能も持っています。この連携により、誤操作による事故を未然に防ぎます。

自動進路設定機能（PRC/ATOSなど）

より高度なCTCシステムでは、「自動進路設定機能（Programmed Route Control: PRC）」や、JR東日本で導入されている「東京圏輸送管理システム（ATOS: Autonomous decentralized Transport Operation control System）」のようなシステムが搭載されています。これらのシステムは、事前に設定された運行計画に基づいて、自動的に進路を設定し、列車を運行させることが可能です。これにより、指令員の負担を軽減し、より正確で効率的な運行を実現します。

CTCの種類と進化

CTCは時代とともに進化しており、その機能や制御方式によっていくつかの種類に分けられます。ここでは、主なCTCの種類とその技術的な進化について解説します。

リレー式CTC

初期のCTCシステムでは、物理的なリレー回路を用いて論理演算を行い、信号機やポイントの制御を行っていました。これを「リレー式CTC」と呼びます。堅牢で信頼性が高いという特徴がありましたが、システムの拡張性や柔軟性に限界がありました。配線が複雑で、故障診断や改修に手間がかかるというデメリットもありました。

リレー式CTCの仕組み

リレー式CTCは、電磁石と接点を用いたリレーを組み合わせて電気回路を構成し、論理回路を実装します。指令所からの電気信号がリレーを動作させ、それによって各所の信号機やポイントが動作します。信頼性は高いものの、多数のリレーを使用するため、物理的なスペースを多く必要とし、消費電力も大きいという特徴がありました。

電子連動装置を用いたCTC

コンピュータ技術の発展とともに、リレー回路の代わりにマイクロプロセッサやコンピュータを用いた「電子連動装置」が開発され、これがCTCシステムにも導入されるようになりました。これにより、システムの小型化、高機能化、柔軟性の向上が図られました。

ソフトウェアによる論理制御

電子連動装置では、信号機やポイントの制御ロジックがソフトウェアで記述されるため、変更や機能追加が容易になりました。これにより、運行計画の変更や新たな保安設備の導入にも柔軟に対応できるようになり、システム全体の効率性が向上しました。また、自己診断機能やバックアップシステムを搭載することで、信頼性も大幅に向上しています。

より高度な列車運行管理システム（PRC/ATOSなど）

現代のCTCは、単に進路設定を行うだけでなく、より高度な運行管理機能を持つシステムへと進化しています。「Programmed Route Control (PRC)」やJR東日本の「東京圏輸送管理システム (ATOS)」などがその代表例です。これらのシステムは、運行計画に基づいて自動的に列車を制御し、遅延発生時には最適な運行回復策を提示するなど、運行全体の最適化を支援します。

ATOS（Autonomous decentralized Transport Operation control System）

ATOSは、JR東日本の首都圏主要路線に導入されている高度な運行管理システムです。CTCの機能に加え、列車自動進路制御、駅案内表示、車両基地との連携など、多岐にわたる機能を統合しています。各システムの自律分散制御により、一部に障害が発生しても全体が停止することなく運行を継続できる冗長性を持ち、大規模な輸送を支える堅牢なシステムとして知られています。

CTC導入のメリットとデメリット

CTCの導入は、鉄道会社にとって多くのメリットをもたらしますが、一方でいくつかのデメリットも存在します。導入を検討する際には、これらの両面を理解することが重要です。

CTC導入のメリット

CTCの導入は、鉄道運行の安全性、効率性、経済性において大きな恩恵をもたらします。具体的なメリットは以下の通りです。

• 安全性向上： 人為的なミスを大幅に削減し、信号誤認やポイント誤操作による事故のリスクを低減します。システムによる厳密な制御と連動装置との連携により、不安全な進路設定を防ぎます。
• 運行効率の向上： リアルタイムな運行状況の把握と迅速な進路設定により、列車の遅延を最小限に抑え、定時運行を維持しやすくなります。ダイヤ乱れ時にも、指令員が迅速に状況を判断し、柔軟な進路変更を行うことで、運行回復を早めることができます。
• 省力化とコスト削減： 各駅に配置していた駅員（特に信号扱い要員）を削減できるため、人件費の大幅なコスト削減に繋がります。遠隔地からの集中管理により、人手不足の解消にも貢献します。
• 輸送力増強への貢献： 効率的な運行管理により、限られた線路容量の中でより多くの列車を運行させることが可能になります。特に多頻度運転を行う路線では、この効果は顕著です。
• 情報の一元化と可視化： 運行に必要な情報（列車位置、信号状態、ポイント状態など）が指令所に集約され、視覚的に分かりやすく表示されます。これにより、指令員は全体状況を正確に把握し、適切な判断を下すことができます。

CTC導入のデメリットと課題

メリットが多いCTCですが、導入・運用にはいくつかのデメリットや課題も存在します。

• 初期導入コストの高さ： CTCシステムの導入には、指令所の設備、通信回線、各駅の連動装置や信号・ポイントの改修など、莫大な初期投資が必要です。特に既存のシステムからの置き換えの場合、その費用はさらに大きくなります。
• システム障害時の影響の大きさ： システムが集中管理されているがゆえに、一度システム全体に障害が発生すると、広範囲にわたる列車運行に甚大な影響を及ぼす可能性があります。このため、冗長性（バックアップシステム）や障害回復体制の構築が非常に重要になります。
• 専門知識を持つ人材の育成： CTCシステムは高度な技術を要するため、システムの設計、導入、保守、運用に携わる専門的な知識を持つ人材が不可欠です。これらの人材の育成には時間とコストがかかります。
• サイバーセキュリティリスク： 現代のCTCシステムはネットワークに接続されているため、サイバー攻撃のリスクに晒されます。システムの安全性を確保するためには、高度なセキュリティ対策が不可欠です。
• 局所的な柔軟性の欠如： 自動化されたシステムであるため、現場での突発的な状況変化（例えば、踏切事故や非常事態など）に対して、指令員による柔軟な判断や手動操作が必要となる場合があります。システムが過度に自動化されていると、緊急時における手動介入のハードルが高まる可能性もあります。

CTC導入事例：日本の鉄道会社での活用

日本においては、JR各社をはじめとする多くの鉄道会社でCTCが導入され、日々の安全運行を支えています。ここでは、具体的な導入事例をいくつかご紹介します。

JR東日本：ATOSシステム

JR東日本が首都圏の主要路線に導入している「東京圏輸送管理システム（ATOS）」は、CTCの機能をさらに発展させた、世界でも有数の大規模かつ高度な列車運行管理システムです。中央線、山手線、京浜東北線、常磐線、埼京線など、非常に多くの列車が運行される路線で導入されており、その複雑なダイヤを正確に制御しています。

ATOSの主な機能と特徴

ATOSは、単に進路設定を行うだけでなく、以下のような多岐にわたる機能を統合しています。

• 自動進路制御： 運行計画に基づき、信号機やポイントを自動で制御し、列車の進路を確保します。
• 運行状況の表示： 指令所や駅の電光掲示板に、列車の現在位置や遅延状況などをリアルタイムで表示します。
• 運転整理支援： 遅延発生時など、ダイヤが乱れた際に、最も効率的な運行回復策を指令員に提示し、意思決定を支援します。
• 車両基地との連携： 車両の出入庫や留置線への誘導なども含め、総合的な運行管理を行います。
• きめ細やかな情報提供： 駅の自動放送や発車標、各種デジタルサイネージと連携し、乗客へ正確な情報を提供します。

ATOSの導入により、JR東日本では、大幅な運行効率の向上、遅延時間の短縮、そして乗客への情報提供の質向上を実現しています。その高い信頼性と柔軟性は、世界中の鉄道事業者から注目されています。

東京メトロ：新ATO・CTCシステム

東京メトロでも、輸送量の多い路線において最新のCTCシステムが導入されています。特に、有楽町線・副都心線などでは、ATO（自動列車運転装置）と連携した高度なCTCシステムが運用されています。このシステムは、列車の自動運転と連動して、高密度な運行を実現しています。

東京メトロのシステムの特徴

東京メトロのシステムは、ATOとの密接な連携が特徴です。CTCが基本的な進路制御を行い、ATOが列車速度や停止位置を制御することで、高い精度での自動運転を実現しています。これにより、運転士の負担軽減とともに、運行間隔の短縮や省エネルギー化に貢献しています。地下鉄という閉鎖された環境での高密度運転を安全に実現するために、CTCは不可欠な存在です。

その他地方鉄道での導入事例

大手鉄道会社だけでなく、地方の私鉄やJRの地方交通線でもCTCは広く導入されています。例えば、かつては駅ごとに駅員が配置されていた路線でも、CTCの導入によって指令所からの集中管理が可能となり、大幅な省力化が図られています。これにより、人件費を抑制しつつ、安全な運行を継続することが可能となり、地域交通の維持に貢献しています。

特に、単線区間が多い地方路線では、列車の行き違い（交換）のタイミングや場所をCTCで効率的に制御することで、運行頻度の向上や遅延の抑制に繋がっています。また、近年ではタブレット閉塞方式などと組み合わせて、より安価で効率的なCTCシステムを導入するケースも見られます。

関連記事：ATOとは

CTCの将来と今後の展望

CTCはこれまでも進化を続けてきましたが、鉄道技術の発展とともに、その将来はさらに多様な可能性を秘めています。AIやIoT、5Gなどの最新技術との融合により、より高度で自律的な運行管理システムへと発展していくことが期待されています。

AIを活用した運行最適化

AI（人工知能）の進化は、CTCシステムに新たな可能性をもたらします。AIは、過去の運行データや現在の運行状況、気象情報などをリアルタイムで分析し、最適な運行計画の提案や遅延回復策の立案を支援するようになるでしょう。例えば、複数の列車が同時に遅延している場合に、AIが最も効率的な運行回復ルートや優先順位を判断し、指令員に提案することで、人間の判断をサポートし、より迅速かつ最適な運行管理が可能になります。

異常時対応の自動化・効率化

線路内の障害物検知、車両の異常検知など、異常事態発生時におけるCTCの対応もAIによって高度化されるでしょう。AIが異常を迅速に検知し、自動的に最適な対処法（例えば、該当区間の列車停止、迂回ルートの提案など）を立案・実行することで、被害を最小限に抑え、運行再開までの時間を短縮することが期待されます。

IoTと5Gによるリアルタイムデータの活用

IoT（Internet of Things）技術の進展により、線路設備や車両に設置されたセンサーから、より多くのリアルタイムデータがCTCシステムに集約されるようになります。例えば、軌道の状態、信号機の摩耗状況、ポイントの動作状況など、あらゆる設備の状態を遠隔で監視し、異常の予兆を早期に検知することが可能になります。これにより、故障を未然に防ぐ予知保全が可能となり、システムの信頼性がさらに向上します。

また、5Gのような高速大容量通信技術の普及は、これらの膨大なデータを遅延なくCTCシステムに伝送することを可能にします。これにより、より詳細な運行状況の把握や、高精度な遠隔制御が実現し、鉄道運行の安全性と効率性が一層高まることが期待されます。

CBTC（通信ベース列車制御）システムとの融合

将来のCTCシステムは、従来の固定閉塞方式から、「CBTC（Communication-Based Train Control：通信ベース列車制御）」のような移動閉塞方式へと移行していく可能性があります。CBTCは、列車間の距離を無線通信でリアルタイムに把握し、その情報に基づいて運行を制御するシステムです。これにより、列車の位置をより正確に把握し、最小限の安全距離を確保しながら、より高密度な運行が可能となります。

CTCシステムとCBTCシステムが融合することで、運行の最適化、輸送力の大幅な向上、そしてさらなる省エネルギー化が期待されます。都市部の過密路線など、輸送需要が高い場所での導入が進むでしょう。
