広大な空を高速で飛び交う航空機にとって、最も恐ろしい事故の一つが「空中衝突」です。近年、航空交通量は増加の一途をたどっており、このリスクを最小限に抑えるために開発されたのが、TCAS（ティーキャス）と呼ばれるシステムです。本記事では、「TCAS (空中衝突防止装置) とは」と検索されている方、特に航空業界で働き始めたばかりの方や、航空安全に興味を持つ一般の方に向けて、TCASの基本的なことから、その仕組み、警告の種類、航空管制との連携、導入状況まで、分かりやすく詳細に解説してまいります。TCASがどのように私たちの空の旅を守っているのか、一緒に見ていきましょう。

TCAS（空中衝突防止装置）とは何か？

TCAS（Traffic Alert and Collision Avoidance System）は、日本語では「空中衝突防止装置」と呼ばれ、航空機が飛行中に他の航空機と異常接近し、衝突の危険がある場合に、パイロットに警告を発し、必要に応じて回避行動を指示する機載システムです。これは、航空管制官の指示やパイロットの目視に加えて、衝突を回避するための「最後の砦」として機能します。簡単に言えば、TCASは航空機同士が互いの存在を感知し、衝突しそうな場合に自動的に危険を知らせてくれる、安全のための重要なシステムなのです。

TCASの基本的な役割と目的

TCASの主たる役割は、空中衝突という最悪の事態を未然に防ぐことです。航空交通量が増加する現代において、特に混雑した空域や空港周辺では、複数の航空機が比較的近い位置を飛行することが頻繁にあります。TCASは、このような状況下で、周囲の航空機との相対的な位置、高度、速度などを常に監視し、衝突の可能性が高まった場合にパイロットにいち早く危険を知らせることを目的としています。これにより、パイロットは状況を速やかに判断し、適切な回避行動をとるための時間を得ることができます。

なぜTCASが必要なのか：衝突の危険性

航空機は非常に高速で移動するため、一度異常接近が発生すると、パイロットが状況を把握し、回避行動をとるための時間は極めて限られています。また、視界不良の状況下では、目視による他の航空機の確認は困難になります。さらに、航空管制官は広範囲の空域を同時に管理しており、指示が遅れたり、通信に問題が生じたりする可能性もゼロではありません。TCASは、このような人為的ミスや外部環境の制約を補完し、航空機自身のシステムとして独立して機能することで、多層的な安全システムの一部を担っています。TCASの存在は、現代の航空輸送において、乗客や乗員の安全を確保する上で不可欠となっています。

TCASの仕組み：どうやって危険を察知するのか

TCASは、レーダーのように自ら電波を発して物体を検出するのではなく、周囲の航空機に搭載されている「トランスポンダー」と呼ばれる装置からの応答信号を利用して機能します。これにより、他の航空機の正確な位置、高度、速度といった情報を取得し、自機との相対的な関係を計算しています。この計算結果に基づいて、危険度を評価し、必要に応じて警告を発します。

周囲の航空機を「見る」：応答式システム

TCASは、自機から質問信号を発信し、周囲にある他の航空機のトランスポンダーからの応答信号を受信することで、それらの航空機の存在を認識します。この応答信号には、その航空機の識別情報や高度情報などが含まれています。TCASは、これらの応答信号を解析することで、周囲の航空機がどの方向、どのくらいの距離、どのくらいの高度差にいるのかを把握します。この仕組みは、セカンダリー監視レーダー（SSR）の原理に似ていますが、TCASは航空機同士が直接通信し合う点で異なります。

トランスポンダーの重要性

トランスポンダーは、航空機に搭載されている通信装置で、航空管制官からのレーダー波やTCASからの質問信号に対して、自機の位置や高度などの情報を含んだ応答信号を自動的に返信する役割を担っています。TCASは、このトランスポンダーからの応答がなければ、周囲の航空機を認識することができません。したがって、TCASシステムが効果的に機能するためには、周囲を飛行する他の航空機も適切に機能するトランスポンダーを搭載していることが前提となります。特に、航空管制下で飛行する大型機や中型機には、性能の高いトランスポンダーの搭載が義務付けられています。

危険な接近を「計算する」：衝突予測

TCASは、周囲の航空機から得た情報（位置、高度、速度、方向など）をもとに、それらの航空機が将来的に自機にどのくらい接近するかを計算します。この計算には、各航空機の現在の動きだけでなく、将来の動きを予測するアルゴリズムが用いられます。具体的には、「最近接予報時刻（Time to Closest Point of Approach: TCPA）」や「最近接距離予報（Closest Point of Approach: CPA）」といった指標を継続的に計算し、これらの値が一定の閾値（しきいち）を下回ると、衝突の危険があると判断します。この予測に基づき、後述する警告が発せられる仕組みになっています。

TCASの警告の種類：TAとRA

TCASが衝突の危険を察知した場合、パイロットに対して二段階の警告を発します。これがTA（Traffic Advisory）とRA（Resolution Advisory）です。この二つの警告は、危険度のレベルに応じて区別されており、パイロットが適切な対応をとるための重要な情報源となります。

TA (Traffic Advisory)：注意喚起の警告

TA（トラフィック・アドバイザリー）は、TCASが周囲の航空機との接近を検知し、将来的に衝突の危険が生じる可能性があることをパイロットに知らせる第一段階の警告です。TAが発報されるのは、おおよそ衝突まで45秒程度と予測される時点です。TAが発報されると、コックピットのディスプレイ上に接近している航空機の位置が表示されるとともに、音声で「Traffic, Traffic!」（トラフィック、トラフィック！）という警告が流れます。この警告は、まだ回避行動を指示するものではなく、「注意してください、周囲に危険なほど接近している航空機がいます」という注意喚起を促すものです。パイロットはTAを受信すると、周囲の状況を視覚的に確認したり、管制官から追加情報を得たりして、次の対応に備えます。

RA (Resolution Advisory)：回避行動の指示

RA（レゾリューション・アドバイザリー）は、TAよりもさらに危険度が高いと判断された場合に発報される第二段階の警告です。RAが発報されるのは、おおよそ衝突まで20秒から30秒程度と予測される時点です。RAが発報されると、コックピットのディスプレイ上に回避すべき方向や操作（上昇または下降など）が具体的に表示されるとともに、音声で「Climb, Climb, Climb!」（クライム、クライム、クライム！）や「Descend, Descend, Descend!」（ディセンド、ディセンド、ディセンド！）といった具体的な回避指示が流れます。RAは、衝突を回避するための最も確実な方法をTCASが計算して指示するものであり、パイロットは原則としてこのRAに従って直ちに回避行動をとる必要があります。

RAの種類と指示内容

RAには、衝突を回避するために様々な種類の指示があります。最も一般的なのは、自機の上昇または下降を指示するものです。例えば、「Climb」は上昇を、「Descend」は下降を指示します。さらに、特定の速度での上昇や下降を指示する場合や、現在の上下方向の動きを維持するように指示する場合もあります。TCAS IIシステムでは、自機と相手機の双方のTCASが連携し、一方が上昇指示を受けた場合は他方が下降指示を受けるといったように、衝突を避けるための coordinated RA（協調的な回避指示）が発報されるようになっています。これにより、双方が同じ方向に回避行動をとってしまうことで、かえって衝突の危険を高める「解決策としての衝突（Resolution Advisory collision）」を防ぐことができます。

TCASのバージョンと進化：TCAS IからTCAS II

TCASシステムは、その開発以来、機能の向上と進化を続けてきました。初期のバージョンから、現在主流となっているバージョン、そして将来に向けた開発中のシステムまで、安全性の向上を目指して改良が進められています。

TCAS I：基本的な警告機能

TCAS Iは、TCASシステムの初期バージョンです。このバージョンは、周囲の航空機の存在を検知し、衝突の危険がある場合にTA（Traffic Advisory）警告を発報する機能のみを備えていました。つまり、「注意してください、危険なほど接近している航空機がいます」という警告は行いますが、具体的にどのように回避すべきかというRA（Resolution Advisory）指示は行いませんでした。TCAS Iは、主に小型機に搭載されていましたが、より高度な安全性が求められるようになり、現在では大型機への搭載は義務付けられていません。

TCAS II：回避指示機能の追加

TCAS IIは、現在、世界中の多くの商業航空機に搭載されている標準的なバージョンです。TCAS IのTA機能に加えて、衝突が避けられないと予測される場合に、パイロットに対して具体的な回避行動（上昇または下降）を指示するRA（Resolution Advisory）機能を備えています。TCAS IIは、特に上下方向の回避指示に特化しており、左右方向の回避指示は行いません。また、前述の通り、相手機もTCAS IIを搭載している場合は、双方のシステムが連携して協調的なRAを生成することで、衝突回避の効果を高めます。TCAS IIの登場により、空中衝突防止の安全性は飛躍的に向上しました。

将来のシステム：ACAS Xなど

TCAS IIは非常に有効なシステムですが、いくつかの限界も存在します。例えば、左右方向の回避指示ができないことや、GPSなどの他の航法システムとの連携が限定的であることなどです。これらの限界を克服し、さらに安全性を向上させるために、次世代の衝突防止システムであるACAS X（エイキャス・エックス）シリーズの開発が進められています。ACAS Xは、より多くの情報源（例えば、ADS-B情報など）を活用し、より洗練されたアルゴリズムを用いて、より最適な回避行動を指示することを目指しています。ACAS Xには複数のバリアントがあり、用途に応じた機能が検討されています。これらの将来システムが実用化されれば、航空安全はさらに高まることが期待されています。

TCASの表示と航空計器：パイロットはどのように情報を得るのか

TCASシステムが検知した情報や発報した警告は、コックピット内の様々な計器や音声を通じてパイロットに伝えられます。パイロットはこれらの情報を瞬時に把握し、状況に応じた判断と操作を行う必要があります。

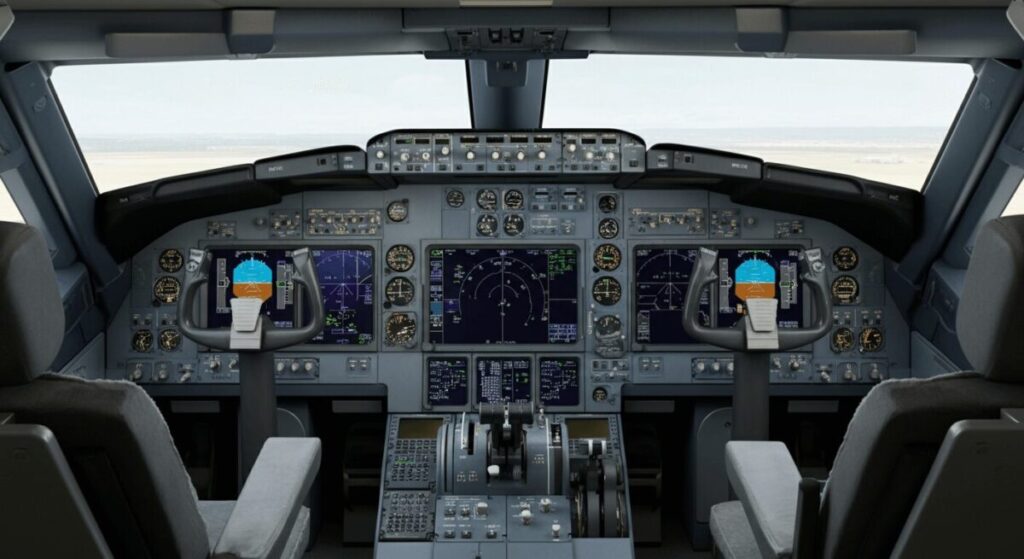

コックピットでの表示方法

TCASの情報は、主に以下の計器に表示されます。

• ナビゲーションディスプレイ（ND: Navigation Display）またはマップディスプレイ：*自機を中心とした周囲の空域にいる他の航空機が、シンボルとして表示されます。シンボルの形状や色によって、その航空機の接近度合いやTCASによる危険度（TAまたはRA）が示されます。例えば、危険な接近をしている航空機は、赤やオレンジ色のシンボルで表示されることが多いです。
• 垂直速度計（VSI: Vertical Speed Indicator）または複合計器：*RAが発報された場合、垂直速度計に回避すべき垂直速度の範囲を示す目盛りが表示されます。緑色の帯は許容される垂直速度を示し、赤色の帯は回避すべき垂直速度を示します。「Climb」のRAでは上昇方向の赤い帯が表示され、「Descend」のRAでは下降方向の赤い帯が表示されます。現在の垂直速度が赤い帯に入らないように、パイロットは操作桿やスロットルを調整します。
• プライマリー・フライト・ディスプレイ（PFD: Primary Flight Display）：近年の一部の航空機では、PFD上にもTCASに関する情報の一部や回避指示が表示されることがあります。

これらの視覚的な情報に加えて、後述する音声による警告も併せて発報されます。

音声による警告

TCASは、視覚的な表示だけでなく、明確な音声による警告も発します。これにより、パイロットは他の作業を行っている最中でも、即座にTCASの警告に気づくことができます。

• TAの場合：「Traffic, Traffic!」（トラフィック、トラフィック！）と繰り返される音声警告が流れます。
• RAの場合：回避行動を指示する具体的な音声が流れます。例えば、「Climb, Climb, Climb!」（上昇しろ、上昇しろ、上昇しろ！）、「Descend, Descend, Descend!」（下降しろ、下降しろ、下降しろ！）、「Monitor Vertical Speed!」（垂直速度を監視せよ！）などがあります。

これらの音声警告は、コックピット内のスピーカーまたはパイロットのヘッドセットから流れます。音声による警告は、緊迫した状況下でパイロットが迅速かつ確実に状況を認識し、適切な対応をとる上で非常に重要です。

TCASと航空管制(ATC)の関係：緊急時の連携

TCASは航空機に搭載されたシステムですが、航空機の安全運行には航空管制官（ATC: Air Traffic Controller）との連携が不可欠です。通常時は管制官の指示に従って飛行しますが、TCASからRAが発報された場合は、その優先順位が変わります。

通常時の情報共有

TCASは、周囲の航空機の情報を管制官に提供する機能も持っています。航空機から発信されるトランスポンダーの応答信号には、TCASの状態に関する情報も含まれており、管制官はレーダー画面上でこの情報を確認することができます。これにより、管制官は特定の航空機がTCASの警告を受けていることを把握し、その状況を踏まえた上で他の航空機への指示を調整することができます。通常時においては、TCASの情報は管制官の状況認識を助けるための補助情報として活用されます。

RA発生時のパイロットとATCの優先順位

TCASからRA（回避指示）が発報された場合、パイロットは原則として、航空管制官からの指示よりもTCASのRA指示に従って直ちに回避行動をとる必要があります。これは、TCASのRAは、その時点における自機と相手機の状況から、衝突を回避するための最も効果的な方法を計算して指示するものであり、一刻を争う緊急性の高い情報であるためです。パイロットはRAに従って回避行動を開始した後、速やかに管制官にその旨を報告します。管制官は、パイロットからの報告を受けて状況を把握し、他の航空機への指示を調整するなど、全体の航空交通の安全を確保するための措置をとります。この「RA優先の原則」は、国際的なルールとして定められており、TCASシステム運用の根幹をなしています。

TCASの義務化と規制：安全確保のための基準

TCASは、その高い安全性向上効果から、世界中の多くの国や地域で、一定の条件を満たす航空機への搭載が義務付けられています。これは、航空安全を国際的に標準化し、空中衝突のリスクを低減するための重要な規制です。

国際的な基準と各国の規制

TCASに関する国際的な基準は、国際民間航空機関（ICAO: International Civil Aviation Organization）によって定められています。ICAOは、国際航空運送に従事する航空機に対して、TCAS II（またはそれ以降のバージョン）の搭載を推奨しており、多くの国がこの勧告に基づいて国内法規を整備しています。
例えば、アメリカ合衆国では連邦航空局（FAA: Federal Aviation Administration）、ヨーロッパでは欧州航空安全機関（EASA: European Union Aviation Safety Agency）、日本では国土交通省（JCAB: Japan Civil Aviation Bureau）が、それぞれ独自の規制を設けています。これらの規制は、航空機の最大離陸重量や座席数、飛行する空域などに応じて、TCASの搭載義務やバージョンに関する詳細な要件を定めています。

搭載が義務付けられている航空機

一般的に、以下の条件を満たす航空機には、TCAS IIの搭載が義務付けられていることが多いです（具体的な要件は各国・地域の規制によります）。

• 一定以上の最大離陸重量（例: 5,700 kg以上）を持つ航空機
• 一定以上の座席数（例: 19席以上）を持つ航空機
• 特定の混雑した空域（例: クラスA空域）を飛行する航空機

これらの基準は、主に商業旅客機や大型ビジネスジェット機などが対象となります。貨物機についても、同様の基準が適用される場合があります。自家用小型機など、これらの基準を満たさない航空機には、TCASの搭載義務はありませんが、安全性の向上のために簡易的なTCAS（TCAS Iに相当する機能を持つものなど）を搭載している場合もあります。義務化により、空域全体の安全レベルが底上げされています。

TCASの限界と今後の展望：さらなる安全を目指して

TCASは非常に効果的な安全システムですが、万能ではありません。いくつかの限界が存在するため、その機能を補完し、さらなる安全性を追求するための技術開発が進められています。

TCASの制約事項

TCASの主な制約事項としては、以下のような点が挙げられます。

• トランスポンダーに依存：TCASは、周囲の航空機がトランスポンダーから応答信号を発信していることを前提として機能します。トランスポンダーを搭載していない航空機（例: 一部の小型機、グライダーなど）や、トランスポンダーが故障している航空機に対しては、TCASはそれらを検知することができません。
• 左右方向の回避指示： TCAS IIは、主に上下方向の回避指示に特化しており、左右方向への回避は指示しません。
• 地形障害物との関連性：TCASは、航空機同士の接近に対して警告を発しますが、地形障害物（山など）との接近に対する警告は行いません。地形に関する警告は、別のシステム（GPWS/EGPWSなど）によって行われます。
• 多数の航空機が存在する場合：非常に混雑した空域で多数の航空機が接近している場合、TCASの処理能力に限界が生じたり、RAが頻繁に発生したりする可能性があります。
• システム故障：TCASシステム自体が故障した場合、その機能は利用できなくなります。

これらの限界を理解しておくことは、TCASの役割と限界を正しく認識する上で重要です。

次世代の衝突防止システム

前述のACAS Xシリーズのような次世代の衝突防止システムは、TCASの限界を克服することを目指しています。特に、ADS-B（Automatic Dependent Surveillance-Broadcast）と呼ばれる新しい技術との連携が注目されています。ADS-Bは、航空機が自機の位置や速度などの情報をGPSなどから取得し、その情報を周囲に自動的にブロードキャストするシステムです。この情報を受信することで、他の航空機は高精度な位置情報を得ることができます。
ADS-Bを活用した新しい衝突防止システムは、トランスポンダーからの応答だけでなく、ADS-B情報も活用することで、より広範囲の航空機を検知し、より正確な衝突予測を行うことができるようになります。また、左右方向を含むより多様な回避指示や、地形情報との連携なども検討されており、将来的には現在のTCAS IIよりもさらに高度な衝突防止機能が実現されると期待されています。

TCASを導入している航空会社の事例

TCASは、現代の商業航空機にとって不可欠な安全装備であり、世界中のほぼ全ての主要な航空会社が、その保有する航空機にTCAS II（またはそれ以降のバージョン）を導入しています。

主要な航空会社の取り組み

日本の主要な航空会社である日本航空（JAL）や全日本空輸（ANA）をはじめ、アメリカのデルタ航空、ユナイテッド航空、ヨーロッパのルフトハンザドイツ航空、アジアのシンガポール航空など、国際線を運航する大手航空会社のほとんど全ての機材にはTCASが搭載されています。これらの航空会社は、国際的な安全基準や各国の規制を遵守するためにTCASを導入しており、これは安全運航体制の重要な一部となっています。また、多くの航空会社では、パイロットに対してTCASの操作や警告への対応に関する訓練を定期的に実施しており、緊急時にも適切に対応できるよう体制を整えています。

具体的な機材への搭載

現在運航されている主要な旅客機、例えばボーイング社のB737、B767、B777、B787（ドリームライナー）や、エアバス社のA320ファミリー（A319, A320, A321）、A330、A350、A380などには、標準装備または必須のオプション装備としてTCAS IIが搭載されています。これらの機材を運用する航空会社は、当然ながらTCASを使用しています。大型のリージョナルジェット機や一部の大型ビジネスジェット機にも搭載されています。航空機メーカーも、最新鋭の機材開発において、最新バージョンのTCASシステムを統合することに注力しており、安全性の向上を図っています。

まとめ

本記事では、航空安全に不可欠なシステムであるTCAS（空中衝突防止装置）について、その仕組み、警告の種類（TAとRA）、進化の過程、航空管制との連携、義務化、そして実際の導入事例までを詳しく解説してまいりました。TCASは、周囲の航空機を監視し、衝突の危険がある場合にパイロットに警告や回避指示を与えることで、空中衝突という重大な事故を防ぐための「最後の砦」として機能しています。トランスポンダーに依存するという限界はあるものの、TCAS IIの登場により安全性は大きく向上し、現在では多くの商業航空機に搭載が義務付けられています。将来的にはADS-Bなどの新しい技術を活用した、さらに高度なシステムが登場することが期待されています。TCASは、目には見えませんが、私たちが安心して空の旅を楽しむために、24時間365日、空を見守り続けている重要なシステムなのです。航空業界に携わる方々はもちろん、空の安全に興味を持たれた一般の方々にとっても、本記事がTCASへの理解を深める一助となれば幸いです。
