ECDIS（電子海図情報表示装置）とは？

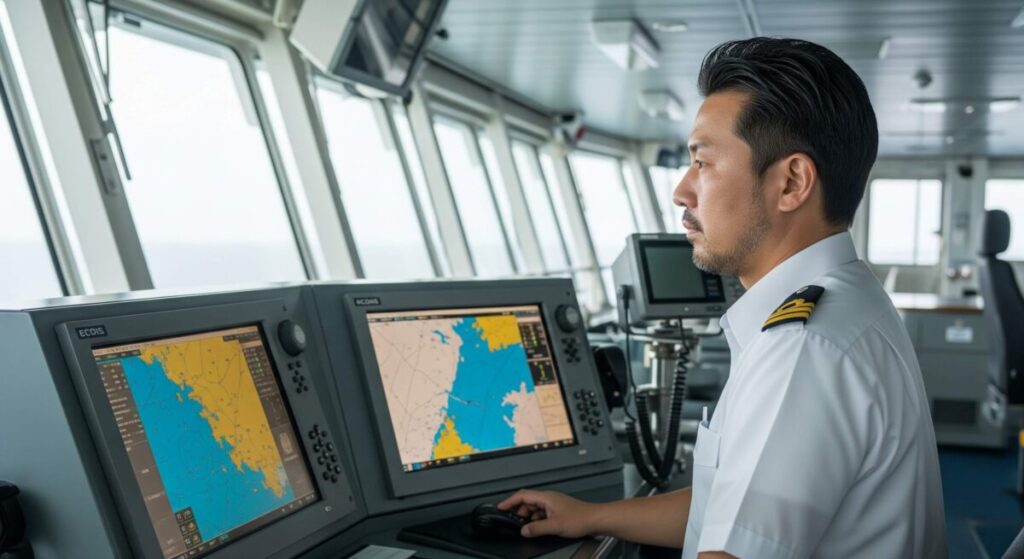

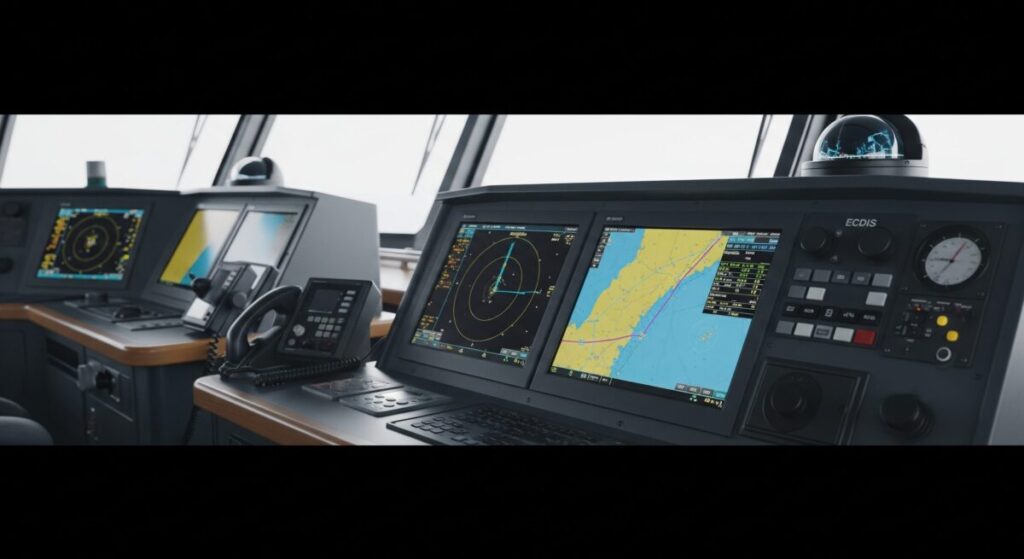

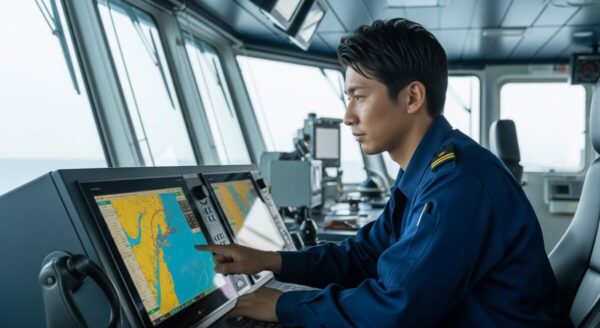

ECDIS（Electronic Chart Display and Information System）は、日本語では「電子海図情報表示装置」と訳されます。これは、従来の紙の海図に代わり、電子海図をコンピューター画面上に表示し、船舶の位置や航路、周辺の環境情報を統合的に管理・表示するシステムのことです。国際海事機関（IMO）によって国際基準が定められており、一定以上の大きさの商船には搭載が義務付けられています。ECDISは、単に海図を表示するだけでなく、航海計画の立案、航海中の監視、衝突回避支援など、多岐にわたる機能を提供し、航海の安全性を飛躍的に向上させています。

ECDIS（電子海図情報表示装置）の基本的な役割と目的

ECDISの最も基本的な役割は、従来の紙海図が担っていた「航海計画の立案」と「航海中の位置確認、進路監視」を電子的に行うことです。しかし、単に紙の海図をデジタル化しただけではありません。ECDISは、リアルタイムの情報を統合し、航海士がより正確で迅速な意思決定を行えるように支援します。その主な目的は、航海の安全性を最大化し、座礁や衝突などの海難事故を未然に防ぐことにあります。また、航海の効率化にも貢献し、燃料消費の削減や定時運航の実現にも寄与します。

なぜECDISが必要とされるのか？

ECDISが必要とされる背景には、主に以下の理由があります。

• 航海の安全性向上： 電子海図は常に最新の情報に更新され、危険区域や障害物を自動で警告します。これにより、人為的なミスを減らし、事故リスクを大幅に低減できます。
• 情報の一元管理： GPSからの船位情報、レーダーからの他船情報、AIS（自動船舶識別装置）からの識別情報など、様々な航海情報をECDIS上で一元的に表示・管理できます。これにより、航海士はコックピットから全体状況を瞬時に把握できます。
• 作業負担の軽減： 従来の紙海図での手作業による航海計画の作成や更新は、多大な時間と労力を要しました。ECDISはこれらの作業を効率化し、航海士の負担を軽減します。
• 環境への配慮： 紙海図の代わりに電子海図を使用することで、紙資源の消費を抑え、環境負荷の低減にも貢献します。

ECDIS（電子海図情報表示装置）を構成する主要な要素

ECDISは、単一の装置ではなく、複数の要素が組み合わさって機能するシステムです。それぞれの要素が連携し、航海の安全と効率を支えています。

電子海図（ENC/RNC）の種類と特徴

ECDISの核となるのが電子海図です。主に以下の2種類があります。

ENC（Electronic Navigational Chart）：国際標準電子海図

ENCは、国際水路機関（IHO）のS-57/S-100という国際標準規格に基づいて作成されたベクトル形式の電子海図です。世界各国の水路機関が作成・発行しており、そのデータは詳細かつ正確です。ENCの大きな特徴は、レイヤー構造になっており、水深、等深線、灯台、ブイなどの情報を個別に表示・非表示にできる点です。また、必要な情報を拡大しても解像度が劣化せず、危険な水域に接近するとアラートを出すなど、ECDISの高度な機能と連携できます。法的な位置づけも高く、ECDISが義務化されている船舶では、ENCの使用が推奨されています。

RNC（Raster Navigational Chart）：ラスター海図

RNCは、既存の紙海図をスキャンしてデジタル画像化したものです。いわば、紙海図の「写真」のようなイメージです。ENCのようなレイヤー構造や詳細な情報を持たないため、拡大すると画質が劣化したり、危険情報のアラート機能などが限定的であったりします。しかし、世界中のすべての水域でENCが整備されているわけではないため、ENCが利用できない地域ではRNCが補助的に使用されることがあります。ただし、ECDISとして承認されるためには、ENCを主要な海図として使用できることが前提とされています。

GPS（全地球測位システム）との連携

ECDISは、GPSからの情報と密接に連携することで、リアルタイムでの船舶の正確な位置を電子海図上に表示します。GPSは、衛星からの電波を受信して現在位置を割り出すシステムで、その精度は数メートル以内と非常に高いです。ECDISは、このGPS情報を常に受け取り、電子海図上の船舶アイコンを移動させることで、航海士は自船がどこにいるのか、どの方向へ進んでいるのかを瞬時に把握できます。この連携により、従来の六分儀や方位磁石などを使った手動での位置測定に比べて、格段に高い精度と効率で航海が進められるようになりました。

その他の連携システム（レーダー、AIS、測深機など）

ECDISはGPSだけでなく、様々な航海計器と連携することで、より包括的な情報を提供します。

レーダー（Radio Detection and Ranging）

レーダーは、電波を発射して物体に反射させてその距離や方向を測定する装置です。ECDISはレーダーからの情報を取得し、電子海図上に他船、陸地、気象レーダーエコーなどを重ねて表示できます。これにより、視界不良時でも周囲の状況を把握し、衝突回避に役立てることができます。特に、ARPA（自動衝突予防援助装置）機能を持つレーダーと連携することで、他船の針路、速力、最も接近する時間・距離などを予測し、衝突の危険性を自動で警告することも可能です。

AIS（Automatic Identification System：自動船舶識別装置）

AISは、船舶が自動的に自船の識別情報（船名、MMSI番号）、位置、針路、速力などをVHF無線で送受信するシステムです。ECDISはAIS情報を取り込み、電子海図上に他船のアイコンと詳細情報を表示します。これにより、視認できない距離にいる船舶や、悪天候でレーダーエコーが弱い船舶の存在も把握でき、海上交通量の多い海域での衝突回避や情報共有に非常に有効です。

測深機（Echo Sounder）

測深機は、音波を発射して海底からの反射波を受信することで、水深を測定する装置です。ECDISは測深機からの水深データを表示することができ、電子海図上の水深情報と照合することで、浅瀬への進入を避けるなど、より安全な航海に貢献します。特に、水深が頻繁に変化する港湾内や河川での航行において、リアルタイムの測深データは非常に重要です。

ECDIS（電子海図情報表示装置）の主な機能と操作性

ECDISは、単なる地図表示装置ではなく、航海のあらゆる段階で航海士を強力に支援する多機能システムです。その操作性は、安全かつ効率的な航海計画の立案と実行に直結します。

航海計画（Route Planning）の作成と管理

ECDISの最も重要な機能の一つが、航海計画の作成と管理です。航海士は、出発地から目的地までの最適な航路を電子海図上でマウスやタッチパネルを使って簡単に設定できます。この際、危険な水域（浅瀬、岩礁、航路標識など）を避け、最適な水深や潮流、そして経済的な速度を考慮に入れたルートを引くことが可能です。また、通過点（ウェイポイント）の設定、針路変更点での変針角度の表示、距離計算なども自動で行われます。作成された航海計画は保存・管理でき、必要に応じて修正や再利用が可能です。

航海監視（Route Monitoring）と危険回避

航海監視は、航海計画に従って船舶が安全に航行しているかをリアルタイムで確認する機能です。ECDISは、GPSからの自船位置情報と設定された航海計画を常に比較し、航路から逸脱したり、危険な水域に接近したりすると、視覚的・聴覚的なアラートを発して航海士に警告します。具体的には、

• クロス・トラック・エラー（CTE）監視： 設定された航路の中心線からの逸脱量を監視し、許容範囲を超えると警告します。
• 危険区域への接近アラート： 浅瀬、岩礁、航路標識など、電子海図上に登録された危険区域に設定した距離内で接近すると警告します。
• 衝突危険アラート： レーダーやAISからの情報に基づき、他船との衝突の危険がある場合に警告します（ARPA/AIS連携時）。

これらの機能により、航海士は迅速に状況を把握し、必要な回避行動を取ることができます。これは、特に悪天候や視界不良の状況下で、航海の安全性を大きく左右する重要な機能です。

海図更新（Chart Updates）の容易性

紙の海図は、常に最新の状態を保つために、手作業での訂正（水路誌などによる追記）が必要でした。これは非常に手間がかかる作業であり、人的ミスが発生する可能性もありました。しかし、ECDISでは、電子海図の更新がデジタルデータとして提供されるため、非常に容易に行えます。多くの場合は、インターネット接続を通じて自動的に、あるいはUSBメモリなどを介して、最新の水路情報（灯台の変更、新しい航路標識の設置、水深の変化など）が短時間で反映されます。これにより、航海士は常に最新で正確な海図情報を利用でき、紙海図の管理にかかる労力を大幅に削減できます。この海図更新の容易性は、ECDISの大きなメリットの一つです。

ECDIS（電子海図情報表示装置）導入のメリットと課題

ECDISの導入は、海運業界に多くのメリットをもたらしましたが、同時にいくつかの課題も存在します。これらを理解することは、ECDISを最大限に活用するために不可欠です。

航海の安全性向上と事故リスクの低減

ECDISの最大のメリットは、航海の安全性を飛躍的に向上させ、海難事故のリスクを大幅に低減できる点です。前述の通り、リアルタイムの船位表示、危険区域への接近アラート、衝突危険アラート、そして常に最新に保たれる電子海図情報など、多岐にわたる機能が航海士を支援します。特に、夜間や悪天候下、あるいは混雑した海域での航海において、ECDISは「もう一つの目」となり、ヒューマンエラーによる事故を防ぐ上で非常に重要な役割を果たします。紙海図では見落としがちだった情報も、ECDISでは自動的に警告されるため、より確実な安全運航が可能です。

航海業務の効率化とコスト削減

ECDISは、安全性だけでなく、航海業務の効率化にも大きく貢献します。航海計画の作成や修正が容易になることで、計画立案にかかる時間が短縮されます。また、紙海図の管理、保管、更新にかかる労力やコストが不要になります。具体的には、

• 紙海図の購入費用・保管スペースの削減： 膨大な量の紙海図を船内に保管する必要がなくなります。
• 海図更新作業の自動化： 手作業による訂正が不要になり、航海士の事務作業負担が軽減されます。
• 燃料消費の最適化： 最適な航路計画により、無駄な航行を減らし、燃料消費量を抑えることが可能です。

これらの効率化は、結果として運航コストの削減に繋がり、海運会社の経済的なメリットにも貢献します。

ECDIS導入における課題と注意点

ECDISは非常に優れたシステムですが、その導入と運用にはいくつかの課題も存在します。

初期導入コスト

ECDIS本体の機器費用に加え、電子海図のライセンス費用、設置費用など、初期導入にはそれなりのコストがかかります。特に複数隻を保有する船会社にとっては、その負担は無視できません。しかし、長期的な視点で見れば、事故リスクの低減や効率化によるコスト削減効果が、初期投資を上回ると考えられています。

航海士のトレーニングと習熟

ECDISは多機能であり、その操作には専門的な知識と訓練が必要です。単に機器を導入しただけでは、その真価を発揮できません。航海士がECDISの機能を十分に理解し、適切に操作できるよう、メーカーや教育機関による専門的なトレーニングが不可欠です。また、紙海図に慣れ親しんだ世代の航海士にとっては、デジタルシステムへの移行に対する抵抗感や学習コストも考慮する必要があります。

システム障害への備え

電子機器である以上、システム障害のリスクは避けられません。ECDISが故障した場合に備え、予備のシステム（バックアップECDIS）の搭載や、従来の紙海図をバックアップとして保持するなどの対策が義務付けられています。また、サイバーセキュリティ対策も重要です。システムの誤動作や情報漏洩を防ぐため、常に最新のソフトウェアに更新し、適切なセキュリティ対策を講じる必要があります。

ECDIS（電子海図情報表示装置）の法規制と国際基準

ECDISは、その重要性から国際的な法規制と基準によって厳しく管理されています。これにより、世界中の船舶で統一された安全基準が保たれています。

IMO（国際海事機関）の役割とECDIS搭載義務

IMO（International Maritime Organization：国際海事機関）は、世界の海運における安全性、保安、海洋汚染防止に関する国際条約や規則を策定する国連の専門機関です。ECDISに関して、IMOは以下の重要な役割を担っています。

• 性能基準の策定： ECDISが満たすべき最低限の機能や性能に関する基準（Performance Standards for ECDIS）を策定しています。これにより、どのメーカーのECDISであっても、一定レベルの安全性が確保されるようになっています。
• 搭載義務化： SOLAS条約（海上における人命の安全のための国際条約）の改正により、一定の国際航海を行う船舶に対し、ECDISの搭載が段階的に義務付けられました。これにより、世界の主要な商船隊はECDISを導入することになりました。

この義務化は、従来の紙海図のみを使用する船舶が減り、ECDISを主要な航海ツールとして利用する船舶が標準となることを意味しています。これは、世界の海運における安全性レベルを底上げする重要な動きと言えます。

IHO（国際水路機関）と電子海図の標準化

IHO（International Hydrographic Organization：国際水路機関）は、世界の水路機関間の協力と、水路測量および海図作成の国際標準化を推進する政府間機関です。ECDISの電子海図であるENCの標準化において、IHOは極めて重要な役割を果たしています。

• S-57/S-100規格の策定： IHOは、ENCのデータ構造や内容に関する国際標準規格であるS-57（現行）およびS-100（次世代）を策定しています。これにより、異なる国の水路機関が作成したENCであっても、互換性が保たれ、どのECDISでも表示・利用が可能になります。
• ENCの品質管理： IHOは、各国水路機関が発行するENCの品質管理についても指針を示しており、信頼性の高い電子海図の提供を促進しています。

IHOの標準化活動がなければ、ECDISが世界的に普及し、異なる地域の電子海図をシームレスに利用することは困難だったでしょう。この国際的な協力体制が、ECDISを基盤とした安全な航海を支えています。

バックアップ体制の義務化

ECDISが主要な航海システムとして利用される一方で、システム障害が発生した場合に備えるバックアップ体制の確保も、IMOの規制によって義務付けられています。これは、航海の安全を確保する上で非常に重要な要件です。

• 二重化されたECDIS： 多くの船舶では、主となるECDISとは別に、もう一台のECDIS（バックアップECDIS）を搭載しています。これにより、一方のシステムが故障しても、もう一方のシステムで航海を継続できます。
• 紙海図の保持： ECDISのシステム障害時や、ENCが利用できない海域を航行する場合に備え、従来の紙海図をバックアップとして保持することが認められています。ただし、紙海図をバックアップとして利用する場合は、それらを常に最新の状態に保つための管理が必要となります。

これらのバックアップ体制は、電子システムに完全に依存するリスクを軽減し、予期せぬ事態にも対応できるような「フェイルセーフ」の考え方に基づいています。これにより、いかなる状況下でも航海の安全が確保されるように設計されています。

ECDIS（電子海図情報表示装置）導入の実際の事例

ECDISは、その安全性と効率性の高さから、世界中の海運会社で導入が進んでいます。ここでは、具体的な導入事例とその効果についてご紹介します。

大手海運会社のECDIS導入戦略

日本の大手海運会社である日本郵船株式会社は、早くからECDISの重要性を認識し、その導入と運用に積極的に取り組んできました。同社は、IMOの搭載義務化に先立ち、自社運航船へのECDIS導入を計画的に進め、航海士への徹底したトレーニングを実施しています。その導入戦略のポイントは以下の通りです。

• 段階的な導入： 全ての船種・船型に対して一度に導入するのではなく、新造船への搭載を優先しつつ、既存船に対しても計画的にECDISへの換装を進めています。
• 標準化された操作手順： メーカーや機種が異なるECDISであっても、全社共通の操作手順を確立し、航海士がどの船に乗船しても迷うことなくECDISを操作できるように標準化を図っています。
• 徹底したトレーニングプログラム： 社内の訓練施設や外部の専門機関を活用し、ECDISの基本的な操作から緊急時の対応、トラブルシューティングまで、多岐にわたるトレーニングを定期的に実施しています。
• 運用データの活用： ECDISが記録する航海データ（航路、速度、アラート履歴など）を分析し、より安全で効率的な運航方法の改善に役立てています。

これらの取り組みにより、日本郵船は航海の安全性向上だけでなく、運航効率の改善、燃料消費量の削減、さらには航海士のスキルアップにも繋がっていると報告しています。

中小規模の船会社におけるECDIS活用

大手海運会社だけでなく、中小規模の船会社でもECDISの導入は進んでいます。例えば、内航船を運航する日本のとある船会社では、限られたリソースの中でECDISを最大限に活用しています。

• 投資対効果の重視： 初期導入コストを抑えるため、既存の航海計器との連携を考慮し、費用対効果の高いECDIS機種を選定しています。
• シンプルで使いやすいインターフェース： 航海士の習熟度を考慮し、直感的で操作しやすいECDISを選定することで、トレーニング期間の短縮とスムーズな運用移行を実現しています。
• 電子海図のサブスクリプション活用： 必要な海域の電子海図のみをサブスクリプション形式で契約することで、海図費用を最適化しています。
• 陸上からのサポート体制： 陸上の運航管理部門と連携し、ECDISのトラブル発生時や、航海計画作成時の疑問点などに対して、迅速なサポートを提供できる体制を構築しています。

中小規模の船会社では、特に人員の限られた中でシステムを運用する必要があるため、導入後のサポート体制や、いかに効率的に運用できるかが重要なポイントとなります。ECDISの活用により、これらの船会社も紙海図時代に比べて、より安全で効率的な運航を実現しています。

ECDIS（電子海図情報表示装置）の今後の展望

ECDISの技術は進化を続けており、今後の海運業界において、さらなる重要な役割を担うことが期待されています。

自動運航船（Autonomous Ship）との連携

近年、自動運航船（自律運航船、無人運航船とも呼ばれます）の研究開発が世界的に進められています。ECDISは、この自動運航船の「目」となり、「脳」となるシステムと密接に連携することで、無人での安全な航海を実現するための基盤技術として期待されています。

• リアルタイム情報統合の中心： 自動運航船では、ECDISがレーダー、AIS、GPS、気象情報、センサーなど、あらゆる航海情報を統合し、周囲の状況を正確に把握する中心的な役割を担います。
• AIによる航海計画・監視： ECDISの電子海図データとAIを組み合わせることで、人間が行っていた航海計画の立案や、危険予測、衝突回避判断などを自動で行うことが可能になります。
• 遠隔監視・操船との連携： 陸上からの遠隔監視センターにおいて、ECDISの情報がリアルタイムで共有され、必要に応じて遠隔での操船指示や介入が行われます。

自動運航船の実現には、ECDISのさらなる高機能化と、他のシステムとのシームレスな連携が不可欠です。これにより、将来的には、より安全で効率的、そして環境に優しい海運が実現されるでしょう。

サイバーセキュリティ対策の重要性

ECDISがデジタル化され、ネットワークに接続される機会が増えるにつれて、サイバーセキュリティの重要性が増しています。悪意のある第三者によるサイバー攻撃は、ECDISの誤作動を引き起こしたり、航海情報を改ざんしたりするリスクがあり、航海の安全を脅かす可能性があります。

• システムへの不正アクセス防止： ECDISシステムへの不正アクセスを防ぐため、強固な認証システムやファイアウォールの導入が求められます。
• データ改ざん防止： 電子海図データや航海データの改ざんを防ぐため、データの暗号化や整合性チェックの仕組みが重要になります。
• 定期的なソフトウェア更新と脆弱性対策： ECDISメーカーは、常に最新のセキュリティパッチを提供し、運航側もそれを速やかに適用することで、既知の脆弱性からの攻撃を防ぐ必要があります。
• 乗組員への教育： フィッシング詐欺やマルウェア感染を防ぐため、乗組員に対するサイバーセキュリティ意識の向上と、適切な情報リテラシー教育が不可欠です。

海運業界全体でサイバーセキュリティへの意識を高め、ECDISを含む船内ITシステムの強靭化を図ることが、今後の安全運航において非常に重要な課題となります。
