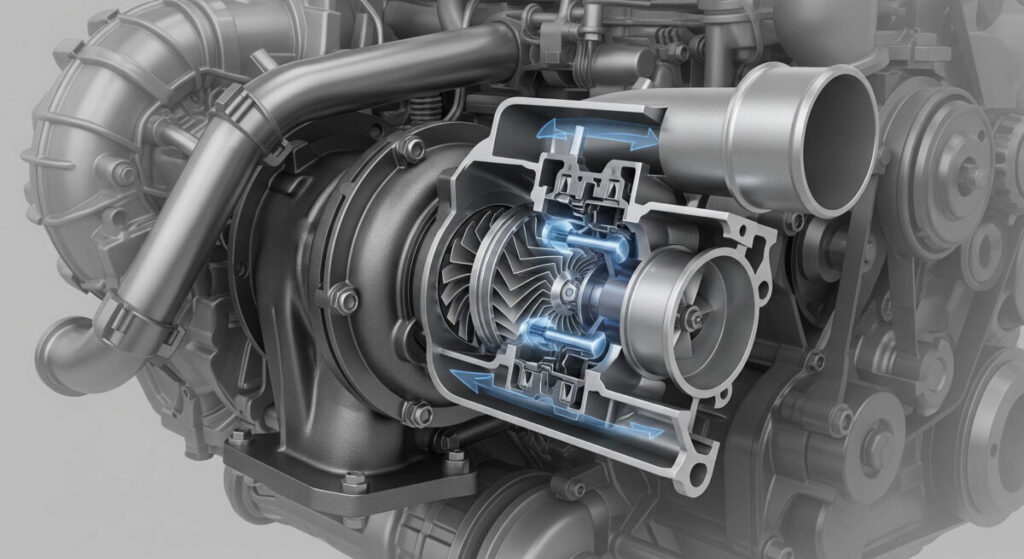

可変ジオメトリーターボ（VGT）とは？

可変ジオメトリーターボ（VGT）は、排気ガスの流量や速度に応じてタービンハウジング内の通路（ジオメトリー）を可変させることで、ターボチャージャーの性能を最適化する技術です。これにより、低回転域でのターボラグの解消と、高回転域での高出力化を両立させることが可能になります。別名「可変ノズルターボ」や「VGターボ」とも呼ばれます。

従来のターボチャージャーとの違い

従来のターボチャージャーは、タービンハウジングの形状が固定されていました。この固定された形状では、低回転時には排気ガス流量が少なくタービンを効率よく回せず、ターボラグが発生します。逆に高回転時には、排気ガス流量が多すぎると過給圧が上がりすぎたり、タービンの抵抗が大きくなったりする問題がありました。

固定ジオメトリーターボの課題

• ターボラグ: エンジン低回転域で過給が始まるまでのタイムラグ。アクセルを踏み込んでから加速が始まるまでに時間がかかります。
• 高回転域での最適化の難しさ: 低回転域での性能を重視すると高回転域での効率が低下し、高回転域での性能を重視すると低回転域でのターボラグが大きくなるというトレードオフがありました。
• 燃費性能: 広範囲のエンジン回転域で効率的な過給が行えないため、燃費性能の向上に限界がありました。

VGTが解決する課題と実現する性能

VGTは、この固定ジオメトリーターボの課題を根本的に解決します。排気ガスの流れを状況に応じて最適に制御することで、低回転から高回転まで幅広いエンジン回転域で最高のパフォーマンスを引き出すことを可能にします。

• ターボラグの解消: 低回転域でもタービンを効率よく回転させ、素早い過給を実現します。
• 全回転域での高効率化: 低回転から高回転まで、常に最適な過給圧を維持し、エンジンのトルクと出力を向上させます。
• 燃費性能の向上: 効率的な過給により、無駄な燃料消費を抑え、燃費改善に貢献します。
• 排出ガス性能の改善: 燃焼効率の向上により、有害な排出ガスの低減にも寄与します。

可変ジオメトリーターボ（VGT）のメカニズム：可変ベーンの魔法

VGTの心臓部ともいえるのが、「可変ベーン（ガイドベーン）」と呼ばれる部品です。この可変ベーンが排気ガスの流れを緻密に制御し、タービンを最適な状態で回転させる役割を担っています。

可変ベーンの役割と動作原理

可変ベーンは、タービンホイールの周囲に放射状に配置された複数の羽根状の部品です。これらのベーンは、リンク機構やアクチュエーターによって角度を変化させることができます。

低回転域での動作

エンジンが低回転のとき、排気ガスの圧力や流量は小さいです。この状態では、可変ベーンの角度を狭めることで、排気ガスがタービンホイールに当たる速度と圧力を高めます。例えるならば、ホースの先を指で狭めて水流を勢いよくするのと同じ原理です。これにより、少ない排気ガスでもタービンを素早く、効率的に回転させることができ、ターボラグの発生を抑制します。

高回転域での動作

エンジンが高回転になると、排気ガスの圧力や流量が大きくなります。この状態では、可変ベーンの角度を広げることで、排気ガスの流路を拡大し、タービンへの抵抗を減らします。これにより、過剰な過給圧の上昇を防ぎ、タービンが高速回転しすぎることを抑制します。また、排圧を適切なレベルに保つことで、ポンピングロス（排気抵抗によるエンジンの損失）を低減し、高回転域でのエンジンの効率と出力を最大限に引き出します。

制御システムとアクチュエーター

可変ベーンの角度を制御するのは、高度な電子制御システムとアクチュエーターです。エンジンの回転数、アクセル開度、吸気圧、排気温度などの様々なセンサーからの情報をECU（エンジンコントロールユニット）が瞬時に解析し、最適なベーン角度を計算します。

ECU（エンジンコントロールユニット）

ECUは、エンジンの「頭脳」とも言える部分で、様々なセンサーからの情報を集約し、エンジンのあらゆる動作を制御しています。VGTにおいては、タービン回転数、過給圧、排気ガス温度などの情報をリアルタイムでモニタリングし、可変ベーンをどのように動かすべきかを判断します。

アクチュエーターの種類

可変ベーンを実際に動かすのがアクチュエーターです。主に以下の2種類があります。

• バキュームアクチュエーター（負圧式）: エンジンが発生させる負圧を利用して可変ベーンを駆動します。比較的シンプルな構造で、コストを抑えられますが、応答性や精密制御の面で電子式に劣る場合があります。
• 電動アクチュエーター（モーター式）: 電動モーターで可変ベーンを直接駆動します。ECUからの電気信号により、より高速かつ精密な制御が可能で、低回転域での応答性向上や、より複雑な制御ロジックの実現に貢献します。近年ではこの電動アクチュエーターの採用が増えています。

可変ジオメトリーターボ（VGT）のメリットとデメリット

VGTは多くの利点を持つ一方で、構造的な複雑さゆえの課題も存在します。ここでは、VGTのメリットとデメリットを明確に解説します。

VGTの多大なメリット

VGTが自動車にもたらすメリットは計り知れません。その主な利点をご紹介します。

トルクと出力の向上

VGTの最大のメリットは、幅広いエンジン回転域でのトルクと出力の向上です。特に低回転域でのトルクが大幅に改善されるため、街乗りや発進加速時において、より力強くスムーズな走行が可能です。これにより、ドライバーはアクセル操作に対してリニアな加速感を享受できます。

ターボラグの劇的な低減

従来のターボ車の大きな課題であったターボラグを大幅に低減します。アクセルを踏み込んだ瞬間にブースト圧が立ち上がり、タイムラグなく加速が始まるため、自然吸気エンジンのようなレスポンスを実現します。これにより、運転のしやすさや快適性が向上します。

燃費性能の改善

エンジンが効率的に過給されることで、無駄な燃料消費が抑制され、燃費が向上します。特に部分負荷域（巡航時など）での燃費改善効果が顕著です。VGTによる精密な過給圧制御は、エンジンの最適燃焼を実現し、結果として燃料効率を高めます。

排出ガス性能の改善

燃焼効率の向上は、有害な排出ガスの低減にも貢献します。特に窒素酸化物（NOx）や粒子状物質（PM）の排出量を抑制し、よりクリーンな排気を実現します。環境規制が厳しくなる中、VGTは環境性能をクリアするための重要な技術となっています。

エンジン小型化・ダウンサイジングの促進

VGTによって小排気量エンジンでも大排気量エンジンに匹敵するパワーとトルクが得られるため、エンジンのダウンサイジングが可能になります。小型化されたエンジンは軽量化にも繋がり、車両全体の運動性能や燃費性能の向上に寄与します。また、エンジンルームのスペース効率も向上します。

VGTのデメリットと課題

一方で、VGTにはいくつかのデメリットも存在します。

構造の複雑さとコスト増

可変ベーンやその制御機構、アクチュエーターなど、従来の固定ジオメトリーターボに比べて構造が複雑になります。この複雑な構造は、製造コストの増加に直結します。そのため、車両価格も上昇する傾向にあります。

耐久性とメンテナンス性

可動部品が多いVGTは、高温の排気ガスに常にさらされるため、可変ベーンやリンク機構に煤（すす）が堆積したり、熱膨張による固着が発生したりするリスクがあります。これにより、可変ベーンの動作不良や、最悪の場合ターボチャージャー自体の故障につながる可能性があります。メンテナンスの面でも、従来のターボチャージャーよりも注意が必要となる場合があります。

排気温度の制限

可変ベーンやその制御機構は、高熱にさらされるため、耐熱性に優れた材料を使用する必要があります。特にガソリンエンジンはディーゼルエンジンよりも排気温度が高くなる傾向があるため、ガソリンエンジンへのVGTの採用は技術的なハードルが高くなります。初期のVGTはディーゼルエンジンでの採用が主でしたが、材料技術の進歩によりガソリンエンジンへの適用も拡大しています。

可変ジオメトリーターボ（VGT）の発展：ディーゼルからガソリンへ

VGTは元々ディーゼルエンジンでその技術が確立されましたが、近年ではガソリンエンジンへの採用も急速に広がっています。それぞれのエンジンにおけるVGTの役割と技術的進化について見ていきましょう。

ディーゼルエンジンにおけるVGTの普及

VGTは、その初期からディーゼルエンジンにおいて広く採用されてきました。ディーゼルエンジンは排気温度が比較的低く、煤（すす）の発生量が多いため、ベーンの固着リスクはありましたが、耐熱性の問題がガソリンエンジンほど深刻ではありませんでした。

ディーゼルエンジンとVGTの親和性

• 低回転トルクの重視: ディーゼルエンジンは特に低回転域でのトルクが重視されるため、VGTによるターボラグの解消と低回転トルクの向上が非常に効果的でした。
• 排出ガス規制への対応: ディーゼルエンジンは、排出ガス中の窒素酸化物（NOx）や粒子状物質（PM）の排出規制が厳しく、VGTによる燃焼効率の向上は、これらの排出物削減に大きく貢献しました。
• 燃費性能の向上: 商用車など、燃費が直接ランニングコストに影響する分野では、VGTによる燃費改善効果が大きなメリットとなりました。

ガソリンエンジンへのVGT適用と技術的挑戦

ガソリンエンジンへのVGTの適用は、ディーゼルエンジンに比べて技術的なハードルが高いとされてきましたが、材料技術や制御技術の進歩により、近年その採用が拡大しています。

ガソリンエンジンの高温排気への対応

ガソリンエンジンは、ディーゼルエンジンと比較して排気温度が非常に高い（900℃以上になることも）ため、可変ベーンやその駆動機構にはより高い耐熱性が求められます。耐熱合金の開発や、冷却システムの工夫など、様々な技術的な挑戦がなされてきました。

レスポンスと過給圧制御の高度化

ガソリンエンジンはディーゼルエンジンよりも高回転まで回る特性があるため、VGTにはより高速かつ精密な過給圧制御が求められます。電動アクチュエーターの採用や、ECUの演算能力の向上により、ドライバーの意図に即したレスポンスと最適な過給圧制御を実現しています。

ダウンサイジングターボとの融合

ガソリンエンジンにおけるVGTは、ダウンサイジングターボと組み合わされることで、その真価を発揮します。小排気量エンジンでありながら、低回転から高回転まで全域で力強いトルクとパワーを発揮し、大排気量エンジンを凌駕する性能と、優れた燃費性能を両立させています。

可変ジオメトリーターボ（VGT）の採用事例

VGTは、その優れた性能から、多くの自動車メーカーで採用されています。ここでは、国内外の主要メーカーにおける採用事例をご紹介します。

国内外の主要自動車メーカーでの採用

VGTは、そのメリットの大きさから、乗用車から商用車、高性能スポーツカーに至るまで、幅広い車両に搭載されています。

メルセデス・ベンツ

メルセデス・ベンツは、ディーゼルエンジンを中心に早くからVGTを導入し、高性能と環境性能を両立させてきました。特に、BluTECエンジンに代表されるクリーンディーゼルでは、VGTが排出ガス規制適合と優れたドライバビリティに大きく貢献しています。

BMW

BMWもまた、ディーゼルエンジンに積極的にVGTを採用しています。特に「ツインパワー・ターボ」と呼ばれる技術では、シングルターボながらVGTにより広い回転域で最適な過給を実現し、高出力と低燃費を両立させています。

フォルクスワーゲン・アウディグループ

フォルクスワーゲン・アウディグループは、TDI（ターボディーゼル直噴）エンジンにおいてVGTを幅広く採用しています。TDIは、そのパワフルな走りと優れた燃費で世界的に評価されており、VGTがその基盤技術の一つとなっています。また、一部の高性能ガソリンエンジンでもVGT技術を応用したターボチャージャーが採用されています。

ポルシェ

ポルシェは、スポーツカーメーカーとして、VGTをガソリンエンジンに採用した先駆者の一つです。特に911ターボモデルでは、低回転域でのレスポンスと高回転域での圧倒的なパワーを両立させるために、VGTが重要な役割を担っています。これにより、ターボ車でありながら自然吸気エンジンのようなリニアな加速フィールを実現しています。

日産（GT-Rなど）

日産もまた、高性能スポーツカーであるGT-Rの一部モデルにおいてVGTを採用しています。VR38DETTエンジンに搭載されたVGTは、その圧倒的な加速性能と、日常域での扱いやすさを両立させることに貢献しています。

その他メーカー

上記以外にも、トヨタ、ホンダ、マツダといった日本のメーカーや、フォード、GMなどのアメリカのメーカー、ステランティス（旧フィアット・クライスラー・プジョー・シトロエン）などの欧州メーカーも、ディーゼルエンジンや一部のガソリンエンジンでVGT技術を採用、あるいはそれに類する可変ターボ技術を導入しています。

可変ジオメトリーターボ（VGT）の未来と関連技術

VGTは今後も進化を続け、より高効率で環境性能に優れたエンジンの実現に貢献していくでしょう。ここでは、VGTの将来性と関連する最新技術について解説します。

電動ターボチャージャーとの融合

近年、注目されているのが「電動ターボチャージャー」です。これは、タービンとコンプレッサーの間にモーターを組み込み、モーターの力でタービンをアシストすることで、さらなるターボラグの解消や過給圧の精密制御を実現する技術です。VGTと電動ターボを組み合わせることで、より究極的な過給システムが実現される可能性があります。

電動アシストVGT

可変ベーンの制御に電動アクチュエーターを用いるだけでなく、タービンシャフトに小型モーターを直結し、低回転域でのタービン回転をアシストするシステムです。これにより、VGT単体よりもさらに低回転での応答性が向上し、燃費改善効果も期待できます。

MGU-H（Motor Generator Unit - Heat）技術

F1などのモータースポーツで培われたMGU-H技術は、ターボチャージャーのタービンとコンプレッサーの間にモーター／ジェネレーターユニットを配置し、排気ガスのエネルギーを電気エネルギーに変換したり、モーターの力でタービンを回転させたりするものです。この技術が市販車にフィードバックされることで、VGTと組み合わされ、さらなる効率向上とパワーアップが期待されます。

VGTの課題克服に向けた研究開発

VGTの耐久性やコスト、排気温度への対応といった課題克服に向けた研究開発も活発に進められています。

新素材の開発

より高い耐熱性と耐久性を持つ新素材（セラミックス複合材料、特殊合金など）の開発は、VGTの適用範囲を広げ、信頼性を向上させる鍵となります。

AIによる最適制御

AI（人工知能）を活用したエンジン制御は、VGTの性能を最大限に引き出す上で重要な要素となります。車両の状態、走行状況、ドライバーの操作などをAIが学習し、可変ベーンの角度をより緻密かつ瞬時に最適化することで、さらなる燃費向上やドライバビリティの改善が期待されます。

メンテナンスフリー化への取り組み

煤の堆積によるベーン固着を防ぐコーティング技術や、自己診断機能の高度化など、VGTのメンテナンスフリー化に向けた取り組みも進められています。これにより、ユーザーの維持コスト負担を軽減し、VGTの普及をさらに促進します。
