「ジャイロコンパスとは何だろう？」そう疑問に思われた方もいらっしゃるのではないでしょうか。海運業界に携わる方であれば、一度は耳にしたことがある重要な航海計器ですが、その仕組みや役割を正確に理解されている方は意外と少ないかもしれません。

ジャイロコンパスとは？

ジャイロコンパスは、地球の自転を利用して真北を指示する航海計器です。磁気コンパスが磁北を指すのに対し、ジャイロコンパスは真北を正確に捉えるため、船舶の安全な航海に不可欠な存在となっています。

船が広大な海を航行する際、正確な針路を保つことは、目的地への到着だけでなく、衝突や座礁といった事故を防ぐ上でも極めて重要です。ジャイロコンパスは、その正確な方位情報を提供することで、船員の羅針盤として、また自動操舵装置の心臓部として機能しています。

ジャイロコンパスの基本原理

ジャイロコンパスの動作原理は、「ジャイロ効果」と「地球の自転」の組み合わせにあります。ジャイロ効果とは、高速で回転する物体（ジャイロローター）が、その回転軸の方向を保とうとする性質のことです。この性質を応用し、地球の自転が生み出す力（コリオリの力）と組み合わせることで、ジャイロローターの回転軸が自動的に真北を向くように設計されています。

具体的には、ジャイロローターを吊り下げ、その動きを制限する機構（重りなど）を設けることで、地球の自転軸とジャイロローターの回転軸が平行になろうとする力が働き、最終的に真北を指すようになります。この精巧な仕組みにより、外部からの磁気的な影響を受けずに、常に安定した方位情報を提供することが可能になるのです。

磁気コンパスとの違い

船が航行する上で、真北を示すジャイロコンパスが重要視される理由は、地球の磁場が常に一定ではないためです。磁気コンパスは、地球の磁場によって生じる磁北を指しますが、この磁北は地理上の真北とは異なります（磁気偏角）。また、船体の鉄骨や積荷、周囲の磁気異常などによっても方位が狂う（自差）可能性があります。

一方、ジャイロコンパスは磁気の影響を一切受けないため、常に真北を正確に指示します。これにより、地図上の真北を基準とした航海計画を正確に実行できるようになります。特に長距離航海や精密な操船が求められる状況では、ジャイロコンパスの信頼性と正確性が不可欠となります。これが、現代の大型船舶において、ジャイロコンパスが主要な羅針盤として採用されている大きな理由です。

ジャイロコンパスの歴史と発展

ジャイロコンパスは、20世紀初頭に実用化されて以来、その性能と信頼性を向上させてきました。初期のモデルから現代の高性能なシステムに至るまで、海運技術の発展と共に進化を遂げています。

ジャイロコンパスの誕生と初期の実用化

ジャイロコンパスの原理は、19世紀半ばにフランスの物理学者フーコーによって発見されましたが、航海計器としての実用化は20世紀初頭まで待つことになります。ドイツのヘルマン・アンシュッツ＝ケンプフェとアメリカのエリー・スペリーがそれぞれ独立して実用的なジャイロコンパスを開発しました。特に、アンシュッツ社（Anschütz）やスペリー社（Sperry）は、その後のジャイロコンパスの普及と発展に大きく貢献しました。

初期のジャイロコンパスは、大型で複雑な構造をしており、起動に時間がかかるなどの課題もありましたが、磁気コンパスでは困難だった正確な真北の指示が可能になったことで、軍艦を中心に急速に普及しました。これにより、艦隊行動の正確性が飛躍的に向上し、海戦の様相を大きく変えることになります。

現代のジャイロコンパス：高精度化と小型化

20世紀後半になると、電子技術の進歩により、ジャイロコンパスは高精度化と小型化が進みました。特に、従来の機械式ジャイロコンパスに代わり、光ファイバーやMEMS（微小電気機械システム）などの技術を用いた「光ファイバージャイロ（FOG）」や「MEMSジャイロ」が登場しました。

これらの新しいタイプのジャイロは、可動部が少ないためメンテナンスが容易で、起動時間も短縮されました。また、精度も向上し、船舶だけでなく、航空機、宇宙船、ロボットなど、さまざまな分野で利用されるようになりました。現代の船舶に搭載されているジャイロコンパスは、信頼性が高く、省スペースで設置できるものが主流となっています。

光ファイバージャイロ（FOG）の登場

光ファイバージャイロ（FOG）は、光のサニャック効果を利用して回転を検出する方式です。光ファイバーの中を互いに逆方向に進む光が、回転によって到達時間に差が生じることを利用し、その時間差を検出して角速度を測定します。機械的な可動部がないため、摩耗がなく、長寿命で信頼性が高いという特徴があります。特に、高精度が求められる大型船や特殊船で採用が進んでいます。

MEMSジャイロの普及

MEMSジャイロは、微細加工技術によって作られた小型の振動体を応用したジャイロセンサーです。振動する物体に回転運動が加わると、コリオリの力によって振動の向きが変化する現象を利用して角速度を検出します。非常に小型で低コストで製造できるため、スマートフォンやゲーム機、ドローンなど、民生機器から産業機器まで幅広い分野で普及しています。船舶においては、バックアップシステムや小型船舶の航海計器として利用されることがあります。

ジャイロコンパスの種類と仕組み

ジャイロコンパスにはいくつかの種類があり、それぞれ異なる原理や構造を持っています。ここでは、代表的なジャイロコンパスの種類と、その基本的な仕組みについて解説します。

機械式ジャイロコンパス：重力制御とジンバル機構

機械式ジャイロコンパスは、最も古くから使われているタイプで、高速回転するジャイロローターと、それを保持するジンバル機構、そして重力によって制御される機構で構成されています。ジャイロローターは、外部のフレーム（ジンバル）に吊り下げられており、船体の揺れや傾きに影響されずに、常に水平を保とうとします。

このローターの回転軸は、地球の自転と重力の組み合わせによって真北に向くように設計されています。具体的には、ジャイロローターにわずかな重りを取り付けたり、液体で浮かせたりすることで、地球の自転に伴うモーメントを受け、最終的に真北に収束するように制御されます。堅牢で信頼性が高い反面、起動に時間がかかり、定期的なメンテナンスが必要となる場合があります。

マスターコンパスとレピーターコンパス

ジャイロコンパスシステムは、通常、「マスターコンパス」と「レピーターコンパス」で構成されます。マスターコンパスは、船内の最も安定した場所に設置され、真北を指示する中枢となる部分です。一方、レピーターコンパスは、マスターコンパスからの電気信号を受けて、船橋（ブリッジ）、船尾、翼、操舵室など、船内の複数の場所に設置されます。これにより、船のどの位置からでも正確な方位を確認できるようになります。これは、現代の船舶運航において非常に効率的で安全なシステムと言えます。

電子式ジャイロコンパス：FOGとMEMSの進化

前述の光ファイバージャイロ（FOG）やMEMSジャイロは、機械的な回転体を持たないため、「電子式ジャイロコンパス」と総称されることがあります。これらのジャイロは、それぞれ異なる物理現象を利用して角速度を測定し、その情報を基にコンピュータが方位を計算します。

電子式ジャイロコンパスは、小型軽量で消費電力が少なく、起動が速いという利点があります。また、機械的な摩耗がないため、長期間にわたって安定した性能を維持できます。ただし、外部からの衝撃や振動に比較的敏感な場合があるため、設置場所や防振対策が重要となります。最新の船舶では、機械式と電子式の両方を搭載し、冗長性を確保しているケースも少なくありません。

ジャイロコンパスの重要性：安全航海と効率的な運航のために

ジャイロコンパスは、単に方位を示すだけでなく、船舶の安全な運航と効率的な管理において多岐にわたる重要な役割を担っています。その存在なくして、現代の船舶運航は成り立ちません。

自動操舵システムとの連携：ブレない針路を保つ

ジャイロコンパスが最も重要な役割を果たすのが、自動操舵システム（オートパイロット）との連携です。自動操舵システムは、設定された針路を維持するために、ジャイロコンパスから送られてくる方位情報に基づいて舵角を自動的に調整します。ジャイロコンパスが真北を正確に指示することで、自動操舵システムは船を目的の針路から逸れることなく、ブレずに航行させることが可能になります。

これにより、船員の操舵負担が大幅に軽減され、より複雑な業務に集中できるようになります。また、針路の精度が向上することで、無駄な蛇行が減り、燃料消費の削減にも貢献します。これは、環境負荷の低減と運航コストの削減という、海運業界における喫緊の課題解決にも寄与しています。

レーダーやECDIS（電子海図情報表示装置）との統合

現代の船舶では、ジャイロコンパスは、レーダーやECDIS（Electronic Chart Display and Information System：電子海図情報表示装置）といった他の航海計器と密接に統合されています。レーダーは、ジャイロコンパスからの方位情報に基づいて、自船を基準とした周辺の物標（他の船舶、陸地、ブイなど）の相対的な位置を正確に表示します。

ECDISは、電子海図上に自船の位置、針路、速力などをリアルタイムで表示し、航路計画や衝突回避に役立ちます。この際、ジャイロコンパスからの正確な方位情報があることで、ECDIS上の自船の向きや、計画された航路に対する自船の現在位置を正確に把握することができます。これらの情報の統合により、船長や航海士は、現在の状況を多角的に把握し、的確な判断を下すことが可能となるのです。

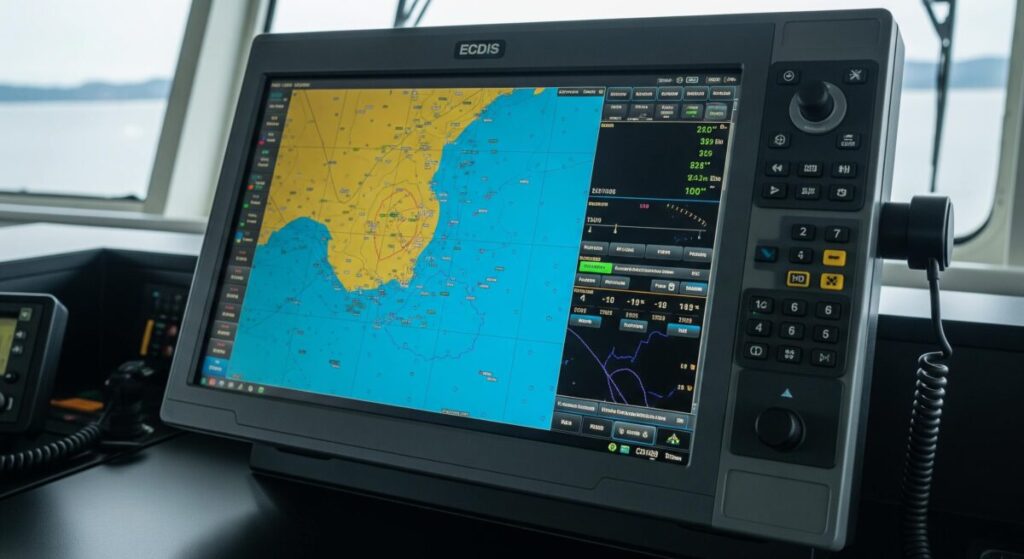

ECDIS（電子海図情報表示装置）における役割

ECDISは、紙海図に代わる電子的な海図システムであり、航海の安全性を高める上で非常に重要な役割を担っています。ジャイロコンパスは、ECDIS上で表示される自船のシンボルが常に真の船首方向を示すように、正確な方位情報を提供します。これにより、航路計画と現在の状況とのズレをリアルタイムで確認でき、必要に応じて速やかに針路修正を行うことができます。また、他の航海計器（GPS、レーダーなど）からの情報と統合されることで、より包括的な状況認識が可能になります。

安全航海におけるジャイロコンパスの役割

ジャイロコンパスは、船舶の安全航海において、羅針盤としてだけでなく、様々な安全機能の基盤となっています。視界不良時や荒天時など、周囲の状況を把握しにくい状況下でも、ジャイロコンパスは常に正確な方位情報を提供し続けます。

これにより、狭い水路の航行、港への入出港、他船との会合、危険物からの回避など、精密な操船が求められる場面で、船長や航海士は確信を持って操船を行うことができます。万が一、他の航海計器に異常が発生した場合でも、ジャイロコンパスの正確な方位情報は、バックアップとしての役割も果たします。

GPSとジャイロコンパス：補完し合う関係性

現代の船舶には、ジャイロコンパスだけでなく、GPS（全地球測位システム）も搭載されています。これら二つのシステムは、それぞれ異なる機能を持っていますが、互いに補完し合うことで、より安全で効率的な航海を実現しています。

GPSの機能とジャイロコンパスとの違い

GPSは、人工衛星からの信号を受信して、自船の正確な位置（緯度・経度）を特定するシステムです。これにより、船は地球上のどこにいても、自分の現在位置を知ることができます。GPSは位置情報を非常に高精度で提供しますが、船の向き（方位）を直接測定する機能は持っていません（GNSSコンパスのように方位を出すことは可能ですが、原理が異なります）。

一方、ジャイロコンパスは、自船の向き（真方位）を正確に指示します。つまり、GPSは「どこにいるか」を教え、ジャイロコンパスは「どちらを向いているか」を教える、という点で役割が異なります。この二つの情報が組み合わされることで、船は自分の位置と進行方向を正確に把握し、安全に航海することができます。

GPSコンパスとの違い

近年では「GPSコンパス」と呼ばれる装置も普及しています。これは、複数のGPSアンテナを船体に配置し、各アンテナで受信したGPS信号の位相差を利用して、船首方位を算出するシステムです。GPSコンパスは、ジャイロコンパスと同様に船首方位を示すことができますが、原理がGPSに依存しているため、衛星信号が遮断されたり、電波干渉を受けたりする環境では精度が低下する可能性があります。ジャイロコンパスは、独立した原理で方位を検出するため、GPSとは異なるシステムとして冗長性を確保する上で依然として重要です。

相互補完による航海の信頼性向上

ジャイロコンパスとGPSは、それぞれの得意分野を活かし、互いの弱点を補完することで、航海の信頼性を飛躍的に向上させます。例えば、GPSの信号が一時的に失われた場合でも、ジャイロコンパスは引き続き正確な方位情報を提供し続けることができます。逆に、ジャイロコンパスに一時的な異常が発生した場合でも、GPSの位置情報から航路の逸脱を検知することができます。

多くの船舶では、これらのシステムが統合され、ナビゲーションシステム全体として機能しています。船長や航海士は、両方からの情報を参照することで、より正確で安全な航海計画を立て、実行することができるのです。この情報の冗長性は、特に悪天候時や複雑な水域での航海において、極めて重要な役割を果たします。

ジャイロコンパスを導入している会社の事例

ジャイロコンパスは、その重要性から、あらゆる種類の船舶に搭載されています。ここでは、実際にジャイロコンパスを導入し、安全かつ効率的な運航を実現している企業の事例をご紹介します。

大手海運会社の大型コンテナ船・タンカー

世界を股にかける大手海運会社では、その保有する大型コンテナ船や原油タンカー、LNG船といった船舶のほとんどに、最新のジャイロコンパスシステムが搭載されています。これらの船舶は、長距離を航海し、狭い海峡や混雑した港湾を安全に通過する必要があるため、非常に高い精度の方位情報が求められます。

例えば、日本の日本郵船株式会社や商船三井、川崎汽船といった大手海運会社では、自社運航船に高性能なジャイロコンパスを導入し、自動操舵システムや統合ブリッジシステムと連携させることで、安全性の向上と燃料効率の改善を図っています。これにより、世界中の港へ定刻通りに、そして安全に貨物を輸送することが可能となり、グローバルなサプライチェーンを支えています。

フェリー会社・旅客船：定時運航と安全確保

日本の離島航路や近海航路を運航するフェリー会社や旅客船会社も、ジャイロコンパスを不可欠な機器として導入しています。これらの船舶は、決められたダイヤ通りに運航する必要があり、また、多くの乗客を乗せているため、何よりも安全が重視されます。

ジャイロコンパスは、港への入出港時や狭い水路を航行する際に、船の位置と向きを正確に把握するために利用されます。これにより、定時運航の遵守と、航海の安全確保に大きく貢献しています。例えば、太平洋フェリーや新日本海フェリーなどの大型フェリーでは、高精度なジャイロコンパスと自動操舵システムを連携させることで、安定した航海を実現しています。

漁船・プレジャーボート：小型船における利用

大型船だけでなく、漁船やプレジャーボートといった小型船にも、ジャイロコンパスが導入されるケースが増えています。特に、沖合での操業や、夜間・悪天候時の航行においては、GPSだけでなく方位情報が重要となります。

近年では、小型で低コストな電子式ジャイロコンパス（MEMSジャイロなど）も普及しており、小型船オーナーにとって手の届きやすい価格帯で提供されています。これにより、漁業の効率化（漁場への正確な到達）や、レジャーでの安全性の向上が図られています。

ジャイロコンパスのメンテナンスとトラブルシューティング

ジャイロコンパスは非常に精密な機器であり、その性能を維持するためには適切なメンテナンスが不可欠です。また、万が一トラブルが発生した場合の対処法を知っておくことも重要です。

定期的な点検とキャリブレーション

ジャイロコンパスは、その構造上、定期的な点検とキャリブレーション（校正）が必要です。特に機械式ジャイロコンパスの場合、内部の軸受けやモーター、液体の状態などを定期的に確認し、必要に応じて部品の交換や潤滑を行う必要があります。

また、キャリブレーションは、ジャイロコンパスが常に正確な真北を指すように調整する作業です。船の建造時や大規模な修繕後、あるいは長期間の運航後には、専門家による精密なキャリブレーションが推奨されます。これにより、常に最高精度の状態でジャイロコンパスを使用し、安全な航海を維持することができます。

日常点検の重要性

船員による日常点検も非常に重要です。具体的には、ジャイロコンパスの指示値が他の航海計器（GPSや磁気コンパスなど）と大きくずれていないか、異常な振動や騒音がないか、電源系統に問題がないかなどを確認します。これらの日常的なチェックは、大きなトラブルを未然に防ぎ、迅速な対応を可能にするために不可欠です。

よくあるトラブルと対処法

ジャイロコンパスにも、時としてトラブルが発生することがあります。ここでは、いくつか代表的なトラブルとその対処法を解説します。

指示値のずれや不安定化

最も一般的なトラブルの一つが、ジャイロコンパスの指示値がずれる、あるいは不安定になることです。これは、内部の機械的な摩耗、電源の不安定さ、あるいは外部からの強い振動や衝撃が原因で発生することがあります。

• 対処法：
  • まずは、電源供給が安定しているかを確認します。
  • ジャイロコンパス本体の固定が緩んでいないか、振動源となる機器が近くにないかを確認します。
  • 必要に応じて、専門の技術者による点検とキャリブレーションを依頼します。
  • バックアップの磁気コンパスやGPSコンパスの指示値と比較し、異常の程度を把握します。

起動不良・異常な異音

ジャイロコンパスが起動しない、あるいは異常な異音を出す場合、内部のモーターやベアリング、あるいは制御回路に問題がある可能性があります。これは、非常に重大な故障の兆候であり、速やかな対応が必要です。

• 対処法：
  • 電源を一度切って、しばらくしてから再起動を試みます。
  • それでも改善しない場合は、速やかに専門の技術サービスに連絡し、修理を依頼します。
  • 航海中であれば、磁気コンパスを主として使用し、GPSなどの他の航海計器と連携して安全を確保します。

これらのトラブルに備え、船には常にバックアップの磁気コンパスを搭載し、緊急時にはそちらを使用できるようにしておくことが、国際的な海事条約でも義務付けられています。
